变压器骨架怎么做？cad变压器骨架怎么画？

变压器骨架是怎么做的？制作变压器骨架需要哪些材料？如何利用CAD画出变压器骨架的图纸？这些都是这个行业必不可少要做的事情，那么怎么把它做好、做细、做精呢？下面韩创模具来为大家进行详细介绍！

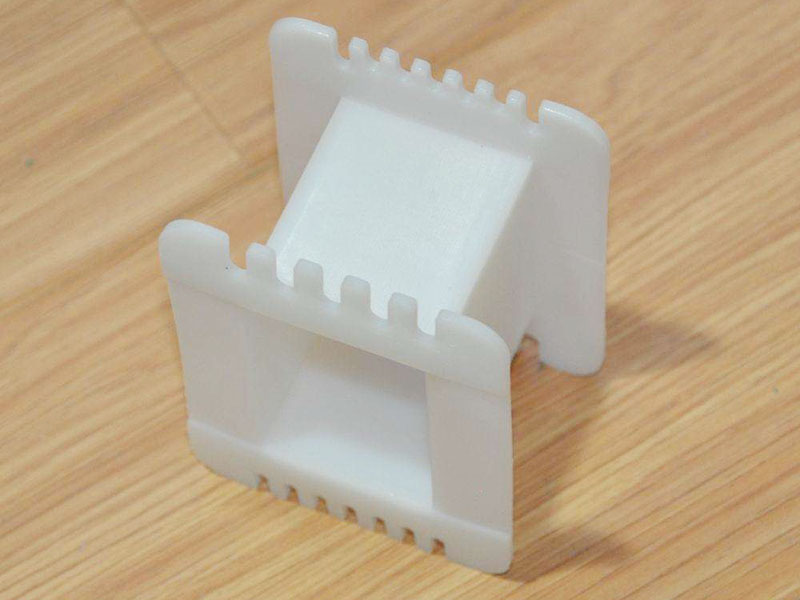

变压器骨架怎么做？

一般是骨架生产商为客户量身定做设计出详细结构，少数情况是客户自行设计结构，骨架生产商配合开模，下面介绍骨架的生产阶段：

1.射出成型

该过程是将高温状态下的融熔电木原料、塑胶料通过射出成型机的压力，喷射到骨架模具型腔中，经过一定的成型和冷却时间，经由顶出系统使骨架脱离模具。该过程管控的重点为射出时的温度、压力，以及塑胶料中再生料的配比。射出温度和压力的变化，必定影响产品基本尺寸的变化、产品强度及特性的变化，以及毛边的厚薄变化，毛边厚薄状况也会直接影响下一工序的运作。

2.毛边处理

该过程主要针对电木类骨架，为顺利排出成型过程中所产生的气体，需在模具上增加排气槽，融熔的原料在高压的作用下填满了排气槽，所以需要通过特定的制程，运用毛边处理机对毛边进行处理。在毛边的管控中，需要测量产品的尺寸，以判定是否因毛边厚而影响骨架的尺寸；另外一般以毛边是否透光来判定是否能处理干净。

3.插针

插针，也叫植PIN，其过程主要是使卷轴式的线材，先后经过插针机的整线治具、打点治具、切断刀模主要治具，同时产品由跑道，由送料杆将其送入底坐，底坐经由插针机装置往上运动与切断刀模配合，被切断后的针脚此时将被插入产品对应的针孔中。该过程可以通过调整打点治具增加针脚的拉(推)力，调整切断刀模满足客户针脚长度的需要。在整个过程中如果某一细节出现问题，将会产生一系列的品质问题，如针弯(未被整直，呈弧形)、针刮伤露铜、打点外露、拉(推)不足、脚长变化、少针、破损、裂痕或裂脚等，所以插针整个工序也是相当的重要。

4.品质检查

电木类骨架属于易碎产品，在生产时的每个环节都能产生破损异常，如毛边处理时的碰撞、插针时的碰撞、产品中转时的碰撞等。所以很有必要进行全数的检查。

制作变压器骨架需要哪些材料？

1.阻燃PP：白色，这种材料价格便宜，不容易破裂。缺点就是耐高温性能差。

2.阻燃PBT：白色，耐高温，放锡鼓里上锡 骨架不会变形。这种材料做出来的骨架不会变形，尺寸不会有偏差。缺点材料很脆，骨架容易破裂。

3.阻燃尼龙：半透明，耐高温，放锡鼓里上锡，骨架不会变形，不易破裂。

CAD怎么画变压器骨架图纸？

1.打开CAD软件，然后打开新建模版

2.建立好图层，粗实线，中心线，虚线等，然后根据图纸确定线的粗细。

3.先画的是油浸式变压器俯视图。可以发现它的散热片由四个同样的部分组成于是使用外部块（按W进入构建块的模式，选择基准点和对象，修改保存文件名字即可。）来构造。同样主视图和左视图也有同样的结构我也使用了外部块来画。构建好外部块以后选择插入中的块来插入。

4.其他部分则由圆、直线、倒角的镜像、平移、修剪等工具来实现，不懂的地方通过询问同学和百度来查找。

5.书写部件技术参数和保存即可。

以上就是东莞韩创变压器骨架生产厂家关于“变压器骨架怎么做？cad变压器骨架怎么画？”这些问题进行的解答，希望能对您有帮助！在制作过程中可能会遇到其他问题，如有不懂的地方的问题可以咨询客服为您解答哦！
