电木变压器骨架绕线易破怎么办

作者:电木变压器骨架 发布时间: 浏览次数:
[导读:]许多用户可能在为电木变压器骨架烧线时都会遇到这样的问题,那就是在绕线的过程中容易破并且不平整,这是什么原因导致的?又有什么解决办法呢?

许多用户可能在为电木变压器骨架烧线时都会遇到这样的问题,那就是在绕线的过程中容易破并且不平整,这是什么原因导致的?又有什么解决办法呢?下面变压器骨架生产厂家-东莞韩创来为大家解答:

什么是变压器骨架?

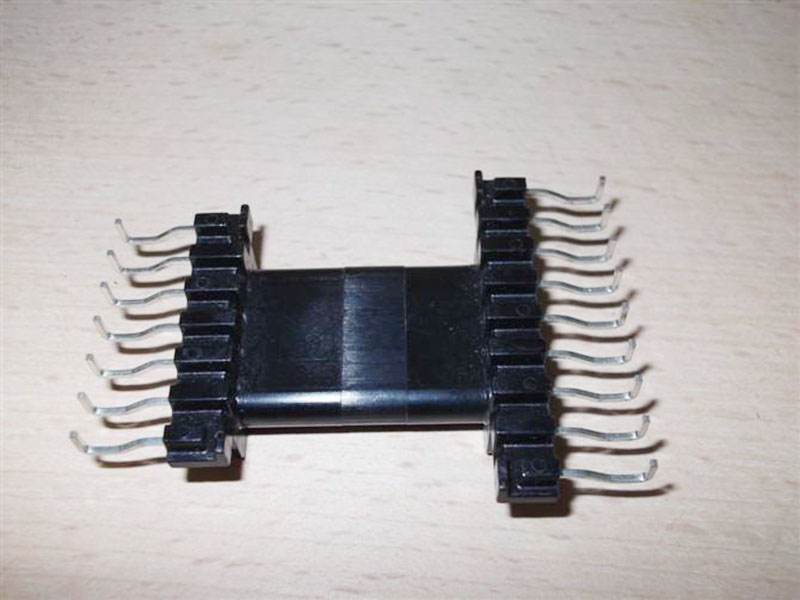

变压器骨架,或变压器线架,英文统称为Bobbin,是变压器的主体结构组成部分。变压器在当今社会被广泛的使用,对应的主体也必不可少,所以骨架有着无可取代的作用。

变压器骨架主要有以下几点作用:

1.为变压器中的铜线提供缠绕的空间,

2.固定变压器中的磁芯。

3.骨架中的线槽为变压器生产绕线时提供过线的路径。

4.骨架中的金属针脚为变压器之铜线缠绕的支柱;经过焊锡后与PCB板相连接,在变压器工作时起到导电的作用。

5.骨架中的凸点、凹点或倒角,可决定变压器使用时放置方向或针脚顺序。

变压器骨架绕线易破怎么办?

1.拉大绕线车与线轴的距离就会好转的。

2.另外,应该可以用手来掌握(微调)绕线位置。

变压器的绕制方法

1.普通分层绕法

此种绕法工艺简单,易于控制磁芯的各种参数,一致性较好,绕线成本低,适用于大批量的生产,但漏感稍大,故适用于对漏感不敏感的小功率场合,一般功率小于10W的电源中普遍实用这种绕法

2.三明治绕法

三明治绕法久负盛名,几乎每个做电源的人都知道这种绕法,但真正对三明治绕法做过深入研究的人,应该不多。相信很多人都吃过三明治,就是两层面包中间夹一层奶油。顾名思义,三明治绕法就是两层夹一层的绕法。由于被夹在中间的绕组不同,三明治又分为两种绕法:初级夹次级,次级夹初级。

先来看第一种,初级夹次级的绕法(也叫初级平均绕法),此种绕法有量大优点,由于增加了初次级的有效耦合面积,可以极大的减少变压器的漏感,而减少漏感带来的好处是显而易见的。

第二种,次级夹初级的绕法(也叫次级平均绕法)。当输出是低压大电流时,一般采用此种绕法。


以上就是变压器骨架生产厂家-东莞韩创为大家带来的“电木变压器骨架绕线易破怎么办”的问题解答,希望能对你有帮助,如需解决其他问题可联系在线客服为您实时解答!
