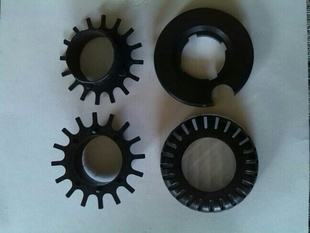

绝缘骨架在集中卷电机中的应用

本发明涉及集中卷电机，尤其涉及一种集中卷电机用的绝缘骨架。

相关背景技术

现有新能源汽车采用绝缘骨架结构的集中卷电机，在圆周上采用多个绝缘骨架拼接方式拼接成一个整圆，拼接的绝缘骨架拼接缝都在槽内，以槽底中心线作为拼接的接缝。拼接缝在电机槽内的绝缘骨架的缺点是由于绝缘骨架拼接缝位于槽内，使绕组与铁芯之间的爬电距离或电气间隙在接缝处大大减小，为了保证足够的电气间隙和爬电距离必需减小槽满率。

绝缘骨架如何克服技术障碍

本发明旨在克服现有技术的缺陷，提供一种集中卷电机用齿部拼接式绝缘骨架。本发明增大采用绝缘骨架集中卷电机的槽满率，降低电机绕组电阻提高电机效率。

为了解决上述技术问题，本发明一种集中卷电机用齿部拼接式绝缘骨架，它包括一组骨架单元，它们挨个拼接在一起，并置于电机定子槽内，每个骨架单元的齿部左右对称，顶部为相背的两个半圆，拼接后，拼接缝位于电机端面的齿中心。

本发明的拼接缝位于齿中心，可充分利用电机端部空间，且不会影响电机槽满率。本发明增大采用绝缘骨架集中卷电机的槽满率，降低电机绕组电阻提高电机效率
