齿部非对称电机定子、电机和压缩机、电机绝缘骨架

作者:韩创 发布时间: 浏览次数:
[导读:]技术领域本发明属于电机技术领域,具体涉及一种齿部非对称电机绝缘骨架、电机定子、电机和压缩机。背景技术目前现有技术中的电机绝缘骨架结构的骨架齿部内壁通常设计为左右对称结构,其往往存在以下不足:1.压缩机电机在高速运转过程中形成一定阻力,进而加大电机损耗(如图3所示);骨架与定子,定子与转子装配完成以后,如图3所示,转子组件中的平衡块在旋转过程中易在齿部处产生气流风磨损耗;2.转子旋转过程中由于气流被骨架齿部所遮挡,使得气流流通路径不佳,气流不易流出定子部分,导致压缩机不利于回油3.电机定子绕线要从..
齿部非对称电机定子、电机和压缩机、电机绝缘骨架

技术领域
本发明属于电机技术领域,具体涉及一种齿部非对称电机绝缘骨架、电机定子、电机和压缩机。


背景技术
目前现有技术中的电机绝缘骨架结构的骨架齿部内壁通常设计为左右对称结构,其往往存在以下不足:
1.压缩机电机在高速运转过程中形成一定阻力,进而加大电机损耗(如图3所示);骨架与定子,定子与转子装配完成以后,如图3所示,转子组件中的平衡块在旋转过程中易在齿部处产生气流风磨损耗;
2.转子旋转过程中由于气流被骨架齿部所遮挡,使得气流流通路径不佳,气流不易流出定子部分,导致压缩机不利于回油
3.电机定子绕线要从骨架的齿部的底部开始绕线,绕至齿部顶部再继续绕至底部,但是现有的这种对称形结构使得绕线针要经过两次以上的行进路径的变换才能继续绕线,齿部对绕线针形成了一定程度的阻挡作用,不利于定子绕线,电机绕线质量和效率均有限。
由于现有技术中的电机绝缘骨架结构存在转子转动过程中气流风磨损耗较大、阻力较大,气流流通路径不佳而致使压缩机不易回油,电机绕线质量和效率低等技术问题,因此本发明研究设计出一种齿部非对称电机绝缘骨架、电机定子、电机和压缩机。


发明内容
因此,本发明要解决的技术问题在于克服现有技术中的电机绝缘骨架结构存在在转子转动过程中气流风磨损耗较大等的缺陷,从而提供一种齿部非对称电机绝缘骨架、电机定子、电机和压缩机。

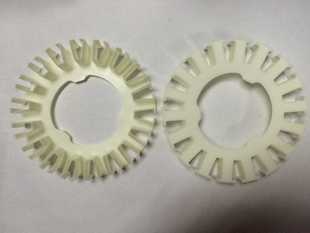

本发明提供一种齿部非对称电机绝缘骨架,其包括:
a、环形部;
b、多个齿根部,设置在所述环形部的内壁;
c、齿部,连接在所述齿根部的自由端,
所述齿部包括沿所述骨架的轴线方向相对设置的底面和顶面、以及沿骨架周向方向相对设置的第一侧面和第二侧面,所述顶面包括轴向高度最高的顶端,以及连接在所述顶端与所述第一侧面之间的第一过渡面、和连接在所述顶端与所述第二侧面之间的第二过渡面,且有所述第一过渡面与所述第二过渡面相对于所述顶端处的轴线不相对称。
第一,在所述第一过渡面上具有第一预设点,在所述第二过渡面上具有第二预设点:
且当所述第一预设点与所述第一侧面之间沿周向的距离=所述第二预设点与所述第二侧面之间沿周向的距离时,所述第一预设点的轴向高度低于所述第二预设点的轴向高度;或者,且当所述第一预设点与所述顶端之间沿周向的距离=所述第二预设点与所述顶端之间沿周向的 距离时,所述第一预设点的轴向高度低于所述第二预设点的轴向高度。
第二,所述第一过渡面为通过切削而形成的切削斜面。
第三,所述第二过渡面为圆弧形曲面。
第四,所述第一过渡面的面积大于所述第二过渡面的面积。
第五,设所述第一过渡面与所述第一侧面相接位置处、所述第一过渡面的切面方向与水平面方向的夹角为第一夹角,设所述第二过渡面与所述第二侧面相接位置处、所述第二过渡面的切面方向与水平面方向的夹角为第二夹角,且有第一夹角<第二夹角。
第六,所述底面在沿所述骨架的周向方向上具有中心平分点,定义该中心平分点沿轴线方向延伸的线为所述齿部的垂直平分线;且所述顶端位于所述垂直平分线上。
第七,所述底面在沿所述骨架的周向方向上具有中心平分点,定义该中心平分点沿轴线方向延伸的线为所述齿部的垂直平分线;所述顶端不位于所述垂直平分线上。
本发明还提供:
1、一种电机定子,其包括定子铁芯和线圈,还包括前述的绝缘骨架,其中所述线圈缠绕在所述绝缘骨架上。
2、一种电机,其包括前述的电机定子。
3、一种压缩机,其特包括前述的电机。
4、一种齿部非对称电机绝缘骨架、电机定子、电机和压缩机具有如下有益效果:
a.发明的齿部非对称电机绝缘骨架、电机定子、电机和压缩机,通过将齿部上的第一过渡面和第二过渡面设置为第一过渡面与第二过渡面相对于顶端处的轴线不相对称,能够使得相当于在现有的对称结构的齿部的基础上将原有的第一过渡面向下挖除或切削掉一部分,形成本发明的新的第一过渡面、且形成非对称的结构,由于电机在组装完成后转子上的平衡块的位置对应于所述齿部的两个过渡面的位置,转子在旋转时将气流推到至第一过渡面和第一侧面上,改进后的非对称结构中的第一过渡面和第一侧面的面积和比改进前的对称结构中的第一过渡面和第一侧面的面积和要大,因此在同等的气流压力的作用下、增大了迎风面积(增大了骨架的受力面积),从而使得压强有效地得到减小,进而有效地减小了气流的风磨损耗,减小了定转子转动过程中受到的阻力;
b.本发明的齿部非对称电机绝缘骨架、电机定子、电机和压缩机,通过将齿部上的第一过渡面和第二过渡面设置为第一过渡面与第二过渡面相对于顶端处的轴线不相对称,能够使得相当于在现有的对称结构的齿部的基础上将原有的第一过渡面向下挖除或切削掉一部分,形成本发明的新的第一过渡面,使得转子在转动过程中产生的气流能够从挖除或切削掉的那部分区域而排出齿部位置(沿径向)、相对于现有的第一过渡面却对气流形成了阻挡作用,从而有效地减小对气流的阻挡作用,改善了气流的流通路径,使得压缩机的冷冻油能够随气流而排出电机、而形成有效的回油作用;
c.本发明的齿部非对称电机绝缘骨架、电机定子、电机和压缩机,通过将齿部上的第一过渡面和第二过渡面设置为第一过渡面与第二过渡面相对于顶端处的轴线不相对称,能够使得相当于在现有的对称结构的齿部的基础上将原有的第一过渡面向下挖除或切削掉一部分,形成本发明的新的第一过渡面,能够显著地缩短绕线针排线的行走路径,从而改善电机定子绕线,提升电机绕线质量和绕线效率。
