高压绝缘骨架的新技术解决增加爬电距离提高了高压线圈的绝缘性能

高压绝缘骨架的技术

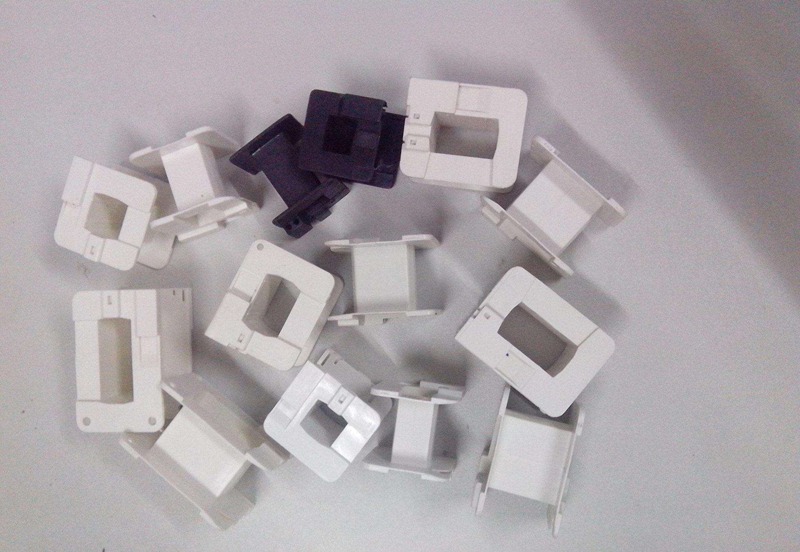

本实用新型技术涉及一种高压绝缘骨架。

相关的技术背景：

传统的高压线圈在绕制时只是简单的按照并排顺序绕成线圈，这样高压线圈在使用时，其中轴与两端的爬电距离较短，绝缘强度低，容易出现爬电事故造成较大经济损失。

解决的技术问题：

根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种可以克服上述缺陷，增大高压线圈中轴与两端爬电距离，增加高压线圈绝缘强度的高压绝缘骨架。

本实用新型解决其技术问题所采用的技术方案是：一种高压绝缘骨架，其特征在于：包括线圈骨架、上骨架端脚、中骨架端脚和下骨架端脚，上骨架端脚、中骨架端脚和下骨架端脚分别设置在线圈骨架的顶部、中部和底部。

所述的上骨架端脚和下骨架端脚的端面和轴向面上分别设置有端面波纹和轴向波纹。

线圈骨架上设置的上骨架端脚、中骨架端脚和下骨架端脚使高压线圈在缠绕时更方便快捷，而且使高压线圈在使用过程中不可避免的爬电现象的爬电距离增加。在上骨架端脚和下骨架端脚的端面和轴向面分别设置端面波纹和轴向波纹，在发生爬电现象时，电流会沿着波纹前进，大大增加了爬电距离使得高压线圈绝缘性能更好使用时更安全。

本实用新型所具有的有益效果是：通过增加爬电距离提高了高压线圈的绝缘性能，使高压线圈使用时的安全系数更高，而且线圈骨架使高压线圈在绕制过程中更方便快捷。
